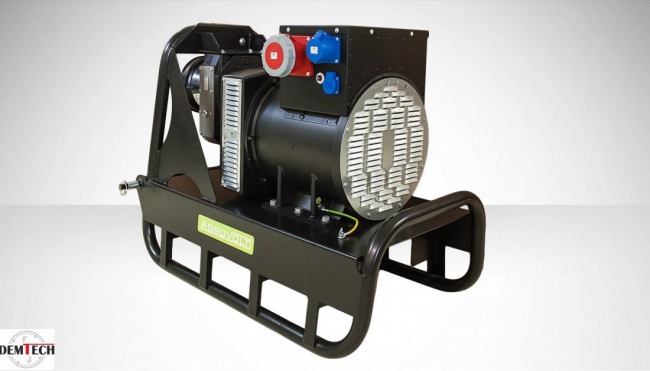

Fogo Agregat Agrovolt 65,0 KVA R 21536

Zastosowanie agregatu 21536:

• Elektryczne maszyny rolnicze
• Hale udojowe
• Schładzalniki do mleka
• Elektronarzędzia
• Pompy, itp.

Dane techniczne agregatu 21536:

• Regulacja napięcia: Cyfrowa / DVR
• Napięcie: 400/230 V
• Stabilność napięcia: ± 1 %
• Moc znamionowa 1~: 26,0 kW
• Moc znamionowa 3~: 52,0 kW, 65,0 kVA
• Moc maksymalna 1~: 28,6 kW
• Moc maksymalna 3~: 57,2 kW, 71,5 kVA
• Prąd znamionowy 1~: 113 A
• Prąd znamionowy 3~: 94,2 A
• Obroty skrzyni biegów: 1500 obr./min
• Obroty WOM: 400 obr./min
• Moc WOM: 61,4 kW (83,5 KM)
• Minimalna wytrzymałość wału Cardana: 123,5 kW (167,8 KM – 2183 Nm)
• Sprawność cosΦ: 1,0 / 0,8
• Prądnica – stopień ochrony*: IP 23
• Częstotliwość: 50 Hz
• Przełożenie przekładni: 1 : 3,8
• Typ oleju: SAE 80W-90
• Ilość oleju: 2,5 L

 Wyposażenie agregatu 21536:

• Zabezpieczenie różnicowo-prądowe
• 1 gniazdo 125A 400V
• 1 gniazdo 32A 230V
• Wyzwalacz podnapięciowy
• 2 gniazda 1-fazowe 16A 230 V Schuko
• Automat bezpiecznikowy 400V
• Automat bezpiecznikowy 230V
• Zestaw zabezp. połączenie z traktorem
• Przekładnia zalana olejem
• Pomiar mocy
• Pomiar napięcia
• Pomiar częstotliwości
• Pomiar prądu
• Licznik motogodzin

Zakres dostawy agregatu 21536:

• Agregat Agrovolt 65,0 KVA R

CHARAKTERYSTYKA Agrovolt 65,0KVA

Generator jest urządzeniem elektrycznym stworzonym w celu przetworzenia energii mechanicznej w elektryczną. W tym wypadku energia mechaniczna uzyskiwana jest z przyłącza traktora za pomocą łącz kardana. Kardan podłączony jest do przekładni, która przystosowuje obroty traktora do tych wymaganych przez generator.

Napięcie i częstotliwość uzyskiwane za pomocą generatora zależą bezpośrednio od jego obrotów: dlatego też muszą być one utrzymywane na stałym poziomie niezależnie od obciążenia.

Obciążenie odbiornikiem jednofazowym powoduje znaczną niesymetrię pomiędzy wszystkimi trzema fazami prądnicy, zatem zasilające odbiorniki jednofazowe i trójfazowe upewnij się, że wszystkie trzy fazy są obciążone równomiernie.

Podczas przewozu odłączyć wał odbioru mocy, aby uniknąć uszkodzenia kardana lub jego przyłączeń do traktora bądź generatora.

Przed uruchomieniem po długich okresach bezruchu zaleca się sprawdzić izolację wszystkich okablowań. Rezystancja powinna wynosić powyżej 1 MΩ. W przeciwnym razie należy maszynę wysuszyć o w temperaturze ok. 50-60 C

Przy pierwszym rozruchu przekładnia musi być zalana olejem 0,9l (AV18, AV22, AV25, AV27, AV38), 1,7l (AV50), 2,5l (AV65, AV80), który musi być zmieniony po pierwszych 50 godzinach pracy. Zalecamy używać oleju przekładniowego Shell SPIRAX G80W90

Przed każdym uruchomieniem uziemić urządzenie poprzez połączenie bagnetu uziemiającego lub uziomu miejscowego do złącza na ramie generatora

Urządzenie posiada licznik roboczogodzin umożliwiający zapis ilości przepracowanych godzin. Ilość roboczogodzin wyświetlana jest na ekranie, a wartości mnożone są przez przecinki dziesiętne.

KONTROLA ELEKTRYCZNA:

1. Raz w miesiącu lub podczas każdego uruchomienia sprawdzić czy działają zabezpieczenia: podczas pracy generatora (przy napięciu znamionowym) wcisnąć przycisk testowy obwód musi zostać przerwany. Sprawdzić czy uziemienie jest odpowiednie rys.15/15a

2. Co 500 motogodzin lub co najmniej raz w roku sprawdzić stopień zużycia szczotek. Sprawdzić działanie instrumentów kontrolnych poprzez porównanie ich odczytów z wzorcowymi.

3. Nigdy nie myć urządzenia za pomocą wody pod ciśnieniem lub z użyciem jakichkolwiek żrących produktów (detergentów).

4. Nigdy nie składować na maszynie pojemników z cieczami bądź materiałów łatwopalnych.

5. Trzymać z dala od wilgoci i nigdy nie instalować w środowiskach zagrożonych wybuchem.

6. W wypadku pożaru używać gaśnicy proszkowej
