Obróbka płyt HPL narzędziami Festool: Przewodnik praktyczny
Poradnik monterów HPL: Kompletny system technologii Festool
Płyty HPL (High-Pressure Laminate) charakteryzują się ekstremalną twardością, gęstością oraz kruchością warstwy dekoracyjnej. Obróbka tego materiału przypomina pracę z twardym kamieniem lub metalem – nie wybacza błędów, niszczy standardowy osprzęt i generuje niebezpieczny pył.
Poniższy poradnik to kompletne kompendium sprzętowe oparte na ekosystemie marki Festool, które gwarantuje czystość obróbki, brak odprysków oraz pełne bezpieczeństwo pracy na montażu.
1. Cięcie i formatowanie bez odprysków
Głównym wyzwaniem podczas rozkroju HPL jest uniknięcie wyszczerbień na krawędzi wyjściowej tarczy. Kluczem jest wysoka prędkość skrawania oraz dedykowany profil zęba.
Maszyny i osprzęt:

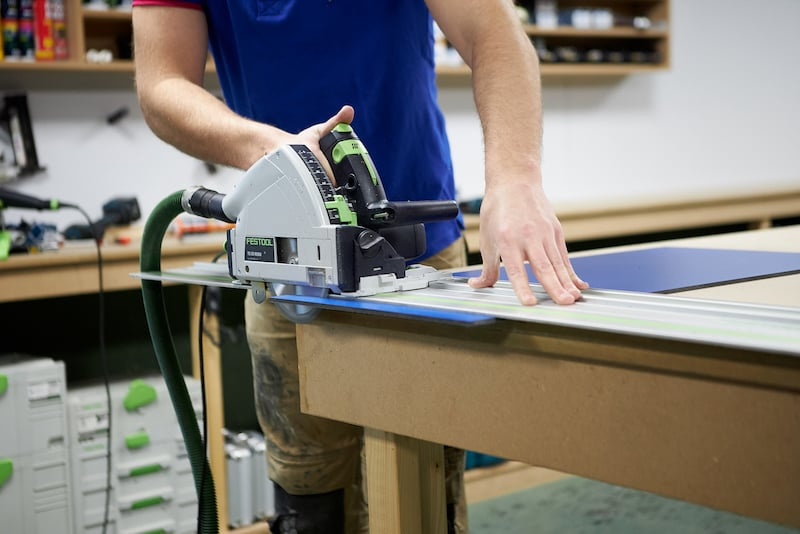

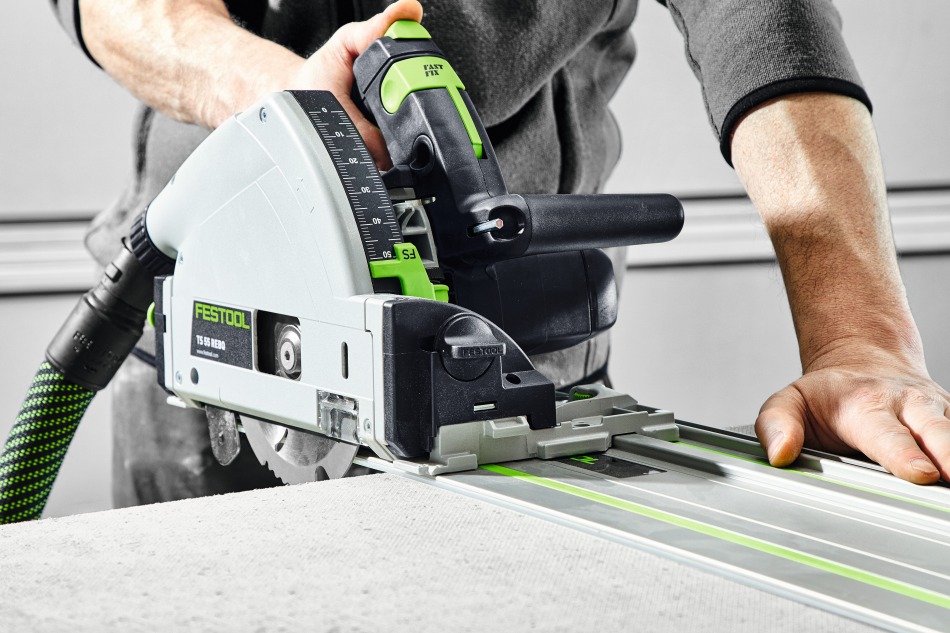

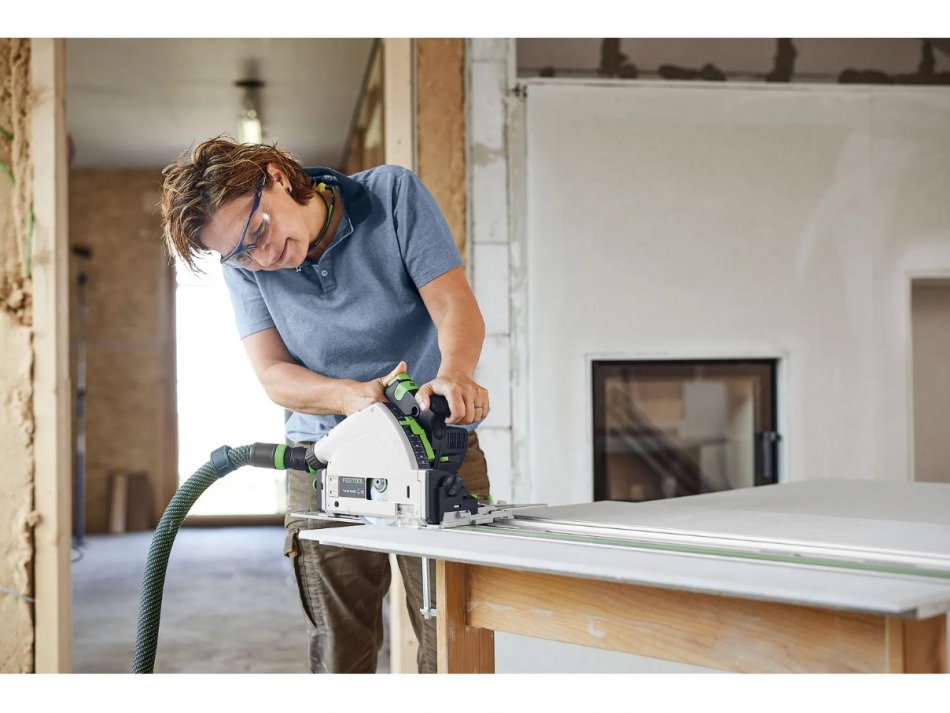

- Zagłębiarka Festool TS 55 F (lub akumulatorowa TSC 55 K): Zapewnia idealne, liniowe prowadzenie. Wersja akumulatorowa wyposażona jest w system KickbackStop, który natychmiast zatrzymuje tarczę w przypadku zakleszczenia w twardym materiale.

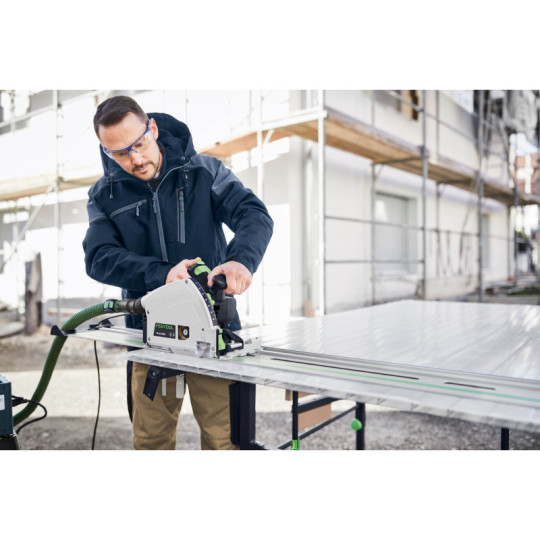

- Tarcza pilarska Festool HPL/Plastics 160×2,2×20 TF52 (nr kat. 204219): Specjalistyczna tarcza o geometrii zębów trapezowo-płaskich (TF). Kąt natarcia i kształt zębów zostały zaprojektowane tak, aby czysto przecinać twardą żywicę i laminat bez wyrywania krawędzi.
- Szyna prowadząca FS/2 z gumą przeciwodpryskową: Działa jak idealny docisk krawędziowy bezpośrednio przy linii cięcia.
Złote zasady montażysty:
- Zabezpieczenie linii: Przed trasowaniem naklej na linię cięcia papierową taśmę maskującą. Stabilizuje ona drobiny laminatu i chroni powierzchnię przed porysowaniem przez stopę maszyny.
- Głębokość cięcia: Ustaw głębokość tarczy tak, aby wystawała poniżej dolnej krawędzi płyty HPL o zaledwie 2–5 mm. Minimalizuje to kąt natarcia zębów na krawędzi wyjściowej.
- Wymiana gumy: Regularnie wymieniaj gumę przeciwodpryskową na szynie prowadzącej – musi być idealnie docięta do używanej tarczy 204219.
2. Frezowanie, kształtowanie i obróbka krawędzi
HPL po rozkroju ma ostre, tnące krawędzie. Fazowanie, zaokrąglanie oraz wycinanie wewnętrznych otworów (np. pod zlewy czy płyty grzewcze) wymaga stabilnego prowadzenia maszynowego.
Maszyny i osprzęt:
- Frezarka górnowrzecionowa Festool OF 1400 EBQ: Jednostka o optymalnej mocy (1400 W) z precyzyjną regulacją obrotów (MMC), niezbędna do ciągłej pracy w twardym materiale.

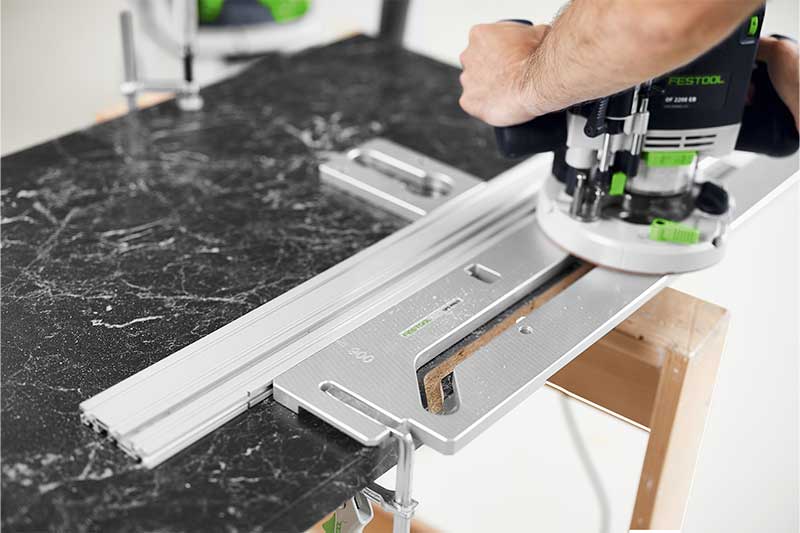

- Szablon do połączeń blatów Festool APS 900: Pozwala na idealne, bezszczelinowe zacięcia kątowe płyt HPL (szerokość od 600 do 900 mm).

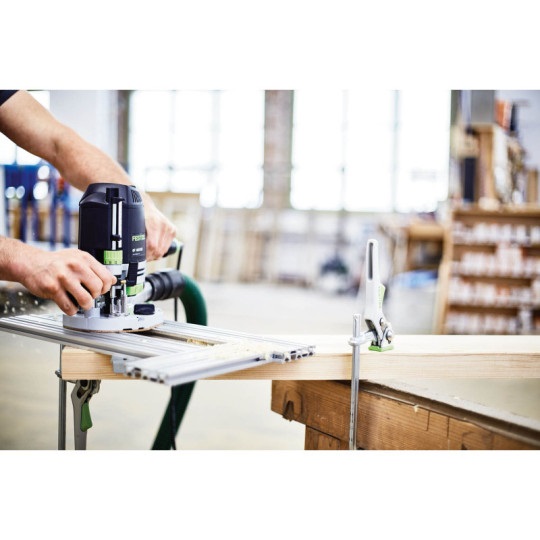

- Wielofunkcyjny szablon do frezowania Festool MFS 700 + Profile przedłużające MFS-UP 700: System szablonów do precyzyjnego wycinania prostokątnych i okrągłych otworów bez ryzyka omsknięcia frezarki.
- Szablony stabilizujące Festool 491110 (głębokość 65 mm) oraz 491120 (głębokość 150 mm): Służą do precyzyjnego pozycjonowania i frezowania gniazd pod łączniki dociągające.
- Frezy: Stosuj wyłącznie frezy z monolitu węglika (VHM) lub diamentowe (DP). Do obróbki wykończeniowej zaleca się frezy z łożyskiem pokrytym tworzywem (delrinem), które nie pozostawia śladów tarcia na materiale.
3. Wytrzymałe połączenia konstrukcyjne (System DOMINO)
Połączenie dwóch płyt HPL na styk wymaga ogromnej siły dociągu i perfekcyjnego wyrównania płaszczyzn. Tradycyjne kołki i lamele są zbyt słabe.
Maszyny i osprzęt:
- Frezarka do połączeń jednoelementowych Festool DOMINO XL DF 700: Maszyna zdolna do pracy z dużymi obciążeniami, przygotowująca gniazda pod ciężki system złączy D14.
- Zestaw złączek rozłączalnych Festool SV-SYS D14 (nr kat. 499807): Kompletny Systainer zawierający asortyment złączy stabilizujących.
- Kotwa poprzeczna Festool SV-QA D14 (nr kat. 499811): Elementy blokujące sworzeń wewnątrz gniazda.
- Łącznik środkowy Festool SV-Z D14 (nr kat. 499809): Sworznie dociągające, stanowiące rdzeń systemu.
Zastosowanie:
System ten umożliwia wykonanie potężnego, mechanicznego spięcia płyt od spodu. Połączenie jest w pełni rozłączalne (ułatwia transport wielkich elementów na budowę) i pozwala na wygenerowanie siły dociągu, która idealnie zamyka spoinę między płytami HPL.
4. BHP i czyszczenie stanowiska pracy
Pył powstający podczas obróbki HPL składa się z drobin żywic fenolowych i włókien celulozowych. Jest on bardzo drobny, ostry, wysoce drażniący dla dróg oddechowych oraz niszczący dla silników elektronarzędzi.
Wymagany sprzęt:
- Odkurzacz przemysłowy Festool CTM (Klasa M): Absolutny standard i obowiązek na montażu HPL. Odkurzacze klasy M zatrzymują niebezpieczny pył o wartościach granicznych > 0,1 mg/m³. Posiadają automatyczne czyszczenie filtra i czujnik przepływu powietrza. Każda maszyna (TS 55, OF 1400, DF 700) musi bezwzględnie pracować z podłączonym odsysaniem.
- Chemia wykończeniowa: Po zakończeniu montażu powierzchnię HPL czyść alkoholem izopropylowym (IPA) oraz miękkimi ściereczkami z mikrofibry o wysokiej gramaturze. Unikaj agresywnych rozpuszczalników, które mogłyby zmatowić strukturę dekoru.
Podsumowanie checklisty sprzętowej dla logistyki
Aby wyposażyć stanowisko do obróbki HPL, zestaw powinien zawierać:
- Maszyny: TS 55 F (lub TSC 55 K), OF 1400 EBQ, DOMINO XL DF 700, QUADRIVE TPC 18/4, Odkurzacz CTM.
- Szablony: MFS 700 (+ MFS-UP 700), APS 900, małe szablony pozycjonujące 491110 i 491120.
- Akcesoria złączne: System SV-SYS D14 (499807) wraz z zapasami kotew (499811) i sworzni (499809).
- Osprzęt tnący/wiercący: Tarcza 204219, pogłębiacz BTA 492523, wiertła VHM/HW Centrotec.
